一、引言
金矿石用氰化法浸出时，铜、砷、硫共存时的干扰，比这些元素单独存在时的干扰更严重。目前，高铜、高砷、高硫共生的金矿石或金精矿用氰化法工艺难以浸出，需要经焙烧、细菌氧化等方法预处理后，用氰化浸金工艺才有好的浸出率，因而限制了难氰化金矿石矿产资源的充分利用。我们提出用碱合剂预处理，在氰化过程中用活化剂SMD 改善氰化反应环境，可提高含铜(1%～6%) 、砷(6.5%) 、硫(30%) 左右的难浸金精矿金浸出率。
该方法可使某些含高铜、高砷、高硫金矿石或金精矿获得较好的氰化浸出指标及较好的经济效益。
二、工业试验
（一）安徽某金矿
安徽某金矿金精矿金品位平均为18～24g/t ，砷品位为6%～6.5%，铜为3%～5%，硫为30%左右。用常规氰化法浸出该矿样， 金的浸出率为40%～53%，浸出时间为48h以上；在氰化前用碱合剂预处理12h后，在氰化过程中加入活化剂SMD，浸出时间为28～30h ，其金浸出率可达90%～94%。
表2 金精矿化学元素分析 %
（二）新疆某金矿
新疆某金矿石为氧化矿石和原生矿石。矿石中铜品位为3.3% ，砷品位为5.8% ，硫品位为20% ，金品位为23.8g/t(氧化矿石)和6.28g/t(原生矿石) 。该矿石用常规氰化法浸出， 金的浸出率为48%～54% ，浸出时间为48h以上；在氰化过程中，经加碱合剂2kg/t处理3～4h后，保持氰化浸出体系中NaCN质量分数为0.09% ，浸出时间为28h ，其金浸出率分别可达97.8%与93%。
三、试验方法
先将金矿石或金精矿在球磨机中磨至所需粒度-300目，取100g 磨细的矿石于搅拌机中，调节固液质量比为1∶2，加入碱合剂5kg/t，预处理10～15h ，加入7～8kg/t NaCN ，活化剂SMD 8～10kg/t ，控制氰化体系pH为10～11 ，搅拌氰化浸出28h。
四、试验结果与讨
安徽铜陵某氰化厂的金精矿除砷质量分数为6.5%外，还有3%左右的铜和30%左右的硫等有害成分。该精矿采用常规氰化法只能浸出47%～53%左右金；加入活化剂后，采用充气氰化浸出同样只能浸出80%左右金；如氰化前加碱合剂预处理，能使金的浸出率达91%～94%。
（一）碱合剂预处理时间对金浸出率的影响
用碱合剂在氰化前预处理样品对金浸出的影响如图1所示。加入5kg/t 碱合剂预处理试样，随着预处理时间增加，金的浸出率增加，当预处理时间延长到一定时间后，金浸出率可达90%以上；如继续进行预处理， 金的浸出率有所下降。从成本考虑，选择预处理时间为12h较合适。

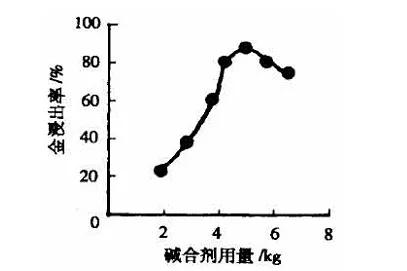

图1 碱合剂用量对金浸出率的影响
（二）氰化钠用量对金浸出率的影响
氰化钠用量对金的浸出率影响如图2所示。在没有加入活化剂的条件下，金的浸出率随氰化钠用量增加而增高，氰化钠用量达15～20kg/t ，金的浸出率仍呈上升趋势。在实际生产中，考虑氰化体系中氰化钠质量分数应保持在0.09 %适宜。

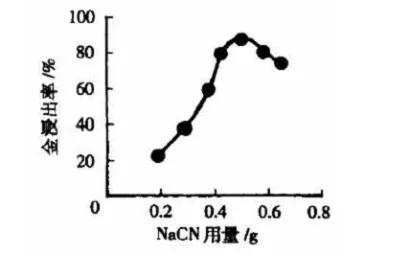

图2 氰化钠用量对金浸出率的影响
（三）活化剂用量对金浸出率的影响
金矿样中Cu、As、S等元素共存时，在氰化过程中使用活化剂，金的浸出率只能提高20%以上；砷和硫同时存在时，金的浸出率能提高30%～40%；如果在氰化前用碱合剂预处理，氰化时加入同样的活化剂SMD ，金的浸出率可达91%～94%。试验结果如图3所示。
（四）氧化剂用量对金浸出率的影响
在搅拌浸出过程中加入适量氧化剂，可降低氰根离子的消耗。但试验结果显示氧化剂使金的浸出率下降，结果如图4所示。
（五）pH 值对金浸出率的影
金与氰络合反应在pH值9～12范围内适宜。根据试验结果，把pH值控制在10～11之间为好，结果如图5所示。
（六）氰化搅拌时间对金浸出率的影响
搅拌时间长短对金的浸出率有较大影响。试验结果显示，搅拌时间为28h 为宜，结果如图6 所示。
（七）矿样粒度对金浸出率的影响
在铜、砷、硫共存的金矿样中，矿样粒度大小影响着金的浸出及浸出指标。试验结果表明金矿样粒度应为- 300 目较适宜，试验结果如表3所示。
我们对安徽、新疆等铜、砷、硫矿物共生的金矿石或金精矿在氰化前用碱合剂预浸12h 后，在氰化过程中加入活化剂SMD ，使金浸出率有较大幅度提高。但此方法没有普遍性。到目前为止，只有安徽、新疆两处金矿得到工业应用(见表4) 。该方法要得到广泛应用，有待进一步研究。
矿样经碱合剂预处理后，在氰化浸出过程中加活化剂，浸金速度快，浸出率也较高，并由中试和工业生产结果表明对后续提金工艺没有任何影响。如果不用碱合剂预处理，只加入SMD活化剂，金的浸出率不高，只有经过碱合剂预处理后，金的浸出率可大幅度提高。对含金贵液经锌丝或锌粉置换后，测得贫液金质量浓度为0.1mg/L；采用炭浆法测得贫液金质量浓度为0.01mg/L 。
采用碱合剂处理、活化剂氰化浸金方法针对性太强，氰化钠用量较大，这是本方法不足之处。
免责声明：矿库网文章内容来源于网络，为了传递信息，我们转载部分内容，尊重原作者的版权。所有转载文章仅用于学习和交流之目的，并非商业用途。如有侵权，请及时联系我们删除。感谢您的理解与支持。
